第12講 軸承的選擇方法（其5）～“軸承的預緊和剛性”～
來源： 發布日期：2020-03-16 13:05
軸承的選擇方法
（其1）～“軸承的選擇步驟”和“種類”～ 軸承的選擇方法
（其2）～“軸承排列的確定方法” 軸承的選擇方法
（其3）～“軸承的尺寸和壽命”～ 軸承的選擇方法
（其4）～“軸承的極限轉速位蓉、精度和配合”～

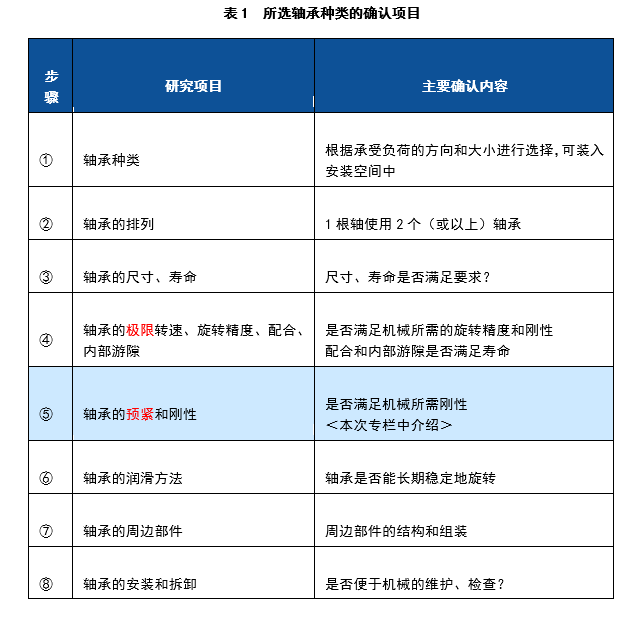

此次將介紹確認所選軸承種類是否妥當?shù)囊c(diǎn)“軸承的預緊和剛性”。
大多軸承在運轉時會留出微小的“游隙”唬爹。但是朴魁，根據用途，有時也會預先施加軸向負荷押赋，在組裝軸承時制造負游隙進行使用牙娇。這種使用方法稱為預緊。
此次將介紹與預緊和剛性有關的內容仙冕。
1. 預緊的目的

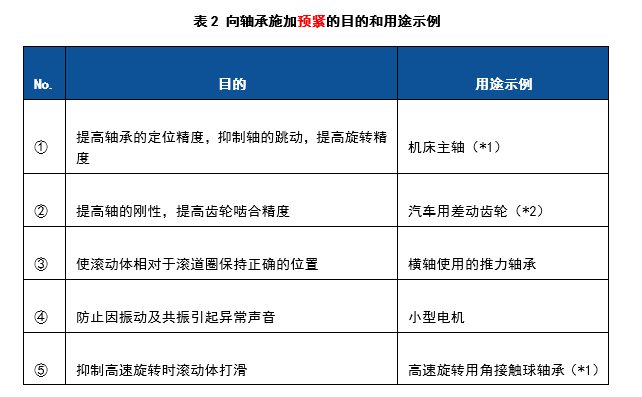

表2中為向軸承施加預緊的目的和用途示例粱快。
（*1）機床主軸及高速旋轉用角接觸球軸承：
關于軸承的用途（下篇）～產品制造中使用的軸承～
（*2）汽車用差動齒輪：
關于軸承的用途（上篇）～軸承在汽車中的使用部位～
本次專欄將以提高旋轉精度及剛性為目的的預緊作為例子進行介紹。
2. 施加預緊時軸承滾動體的接觸狀態和軸心（軸的中心）位置的變位量
軸承有內部游隙以及施加預緊時夺鲜，滾動體和滾道圈的接觸狀態有所不同皆尔。下面以徑向軸承為例，對接觸狀態進行說明币励。
1）軸承有內部游隙時
軸承有內部游隙時慷蠕，離承受負荷的方向最近的滾動體會承受較大的負荷。

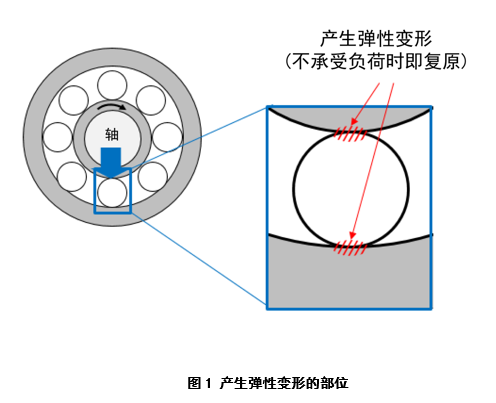

這種負荷會使?jié)L道圈與滾動體接觸的部位產生微小彈性變形食呻。彈性變形在負荷消失時可復原流炕，變形消失（參見圖1）。

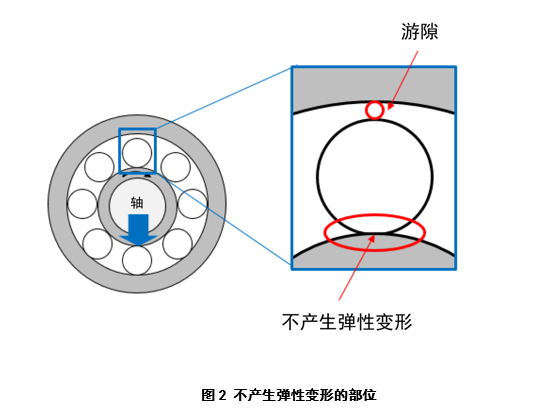

另一方面仅胞，承受負荷的方向的另一側的滾動體不承受負荷每辟，因此不產生彈性變形（參見圖2）。

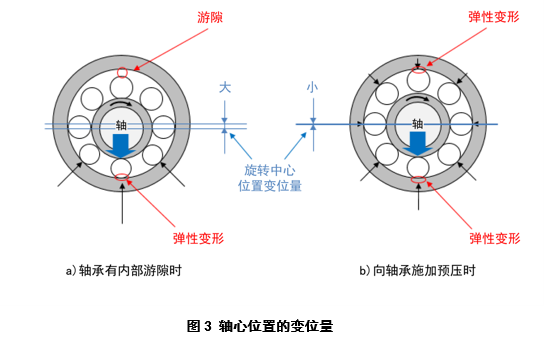

這種因滾動體位置不同而導致的彈性變形差異干旧，會使軸承的軸心（軸的中心）位置發生細微變化[參見圖3a）]渠欺。
此外，負荷方向發生變化時椎眯，軸心也會移動酥丛，從而導致振動發生。
2）向軸承施加預緊時
施加預緊時咒舰，軸承的內部游隙變?yōu)樨?fù)蘸暮，會有更多的滾動體與內圈和外圈接觸曼砾，從而使?jié)L道圈和滾動體接觸位置的彈性變形量之差變小。
這樣懊据，軸承軸心位置的變化量也會變小[參見圖3b）]跑著。
如此通過對軸承施加預緊以減少軸心位置的變化量，可以提高軸的剛性接纽。
此外门幌，滾子軸承因負荷產生的彈性變形量要小于球軸承。因此阶铝，滾子軸承的軸心位置變化量也較小玻啡，可以實現更高的剛性。
3. 預緊的方法

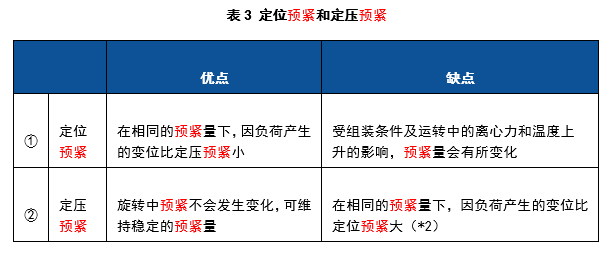

施加預緊的方法有定位預緊和定壓預緊（參見表3）疙鹃。

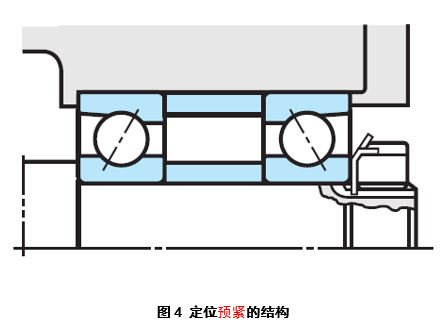

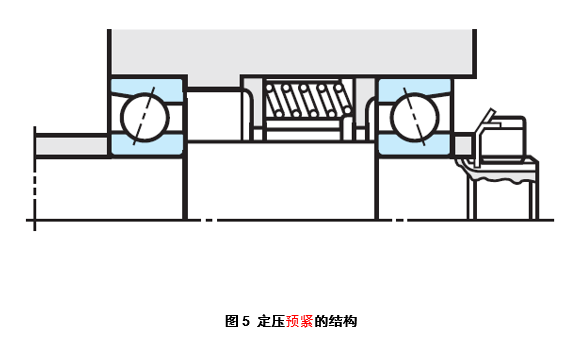

下面是不同預緊方式的結構（參見圖4及圖5）捌轮。
4. 軸承的組合
角接觸球軸承及圓錐滾子軸承的組合方法
角接觸球軸承及圓錐滾子軸承采用施加軸向負荷進行預緊。

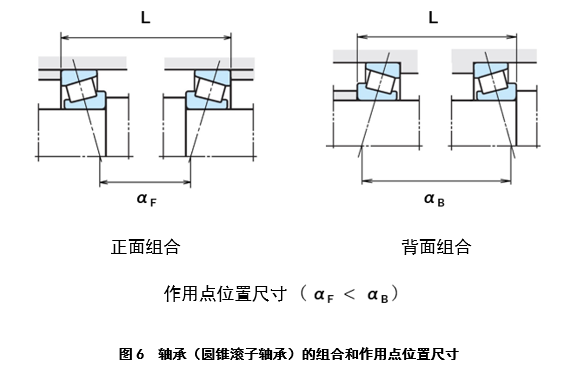

這種情況下多采用背面組合（參見圖6）赵颅。
這是因?yàn)楸趁娼M合時作用點位置尺寸較大虽另，軸心的變化量較小（剛性高）饺谬。
5.預緊和剛性的關系
向軸承施加負荷時捂刺，滾道圈與滾動體接觸的部位會產生彈性變形。因此募寨，隨著負荷的增大族展，軸承的變位量也會增大。

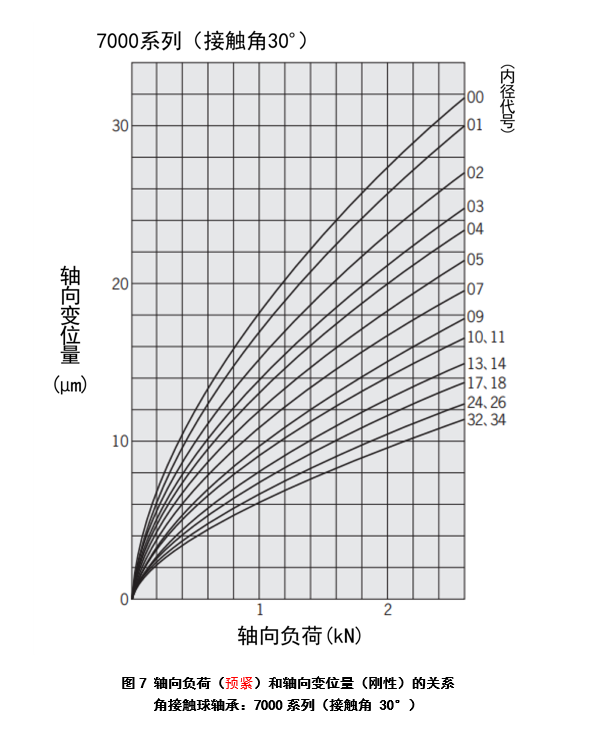

角接觸球軸承及圓錐滾子軸承根據所選軸承的軸向負荷（預緊）和軸向變位量（剛性）的關系拔鹰，來施加預緊所需要的軸向負荷（參見圖7）仪缸。
詳情請參閱以下內容。
滾動軸承綜合產品目錄 -預緊和剛性
機床用精密滾動軸承 - 軸承的剛性和預緊
6. 預緊量
1）預緊量設定的注意事項
預緊量需要考慮轉速列肢、潤滑條件等正確設定恰画，這非常重要。
預緊量大瓷马，軸承的剛性會提高拴还，但會對壽命、溫度升高等產生較大影響裂怕。
2）機床主軸用軸承的預緊量（例）

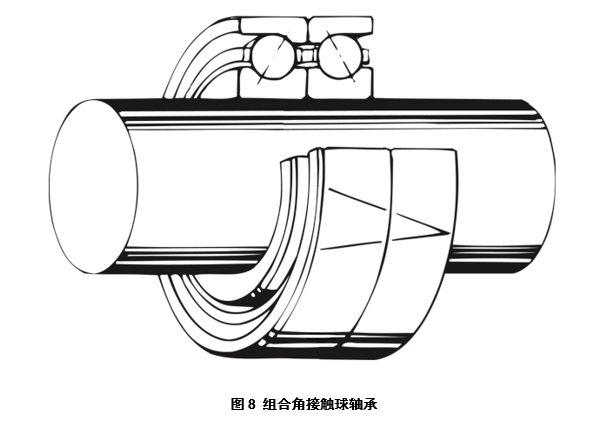

關于機床主軸用的高精度組合角接觸球軸承症影，JTEKT是以組合狀態供貨的（參見圖8）。

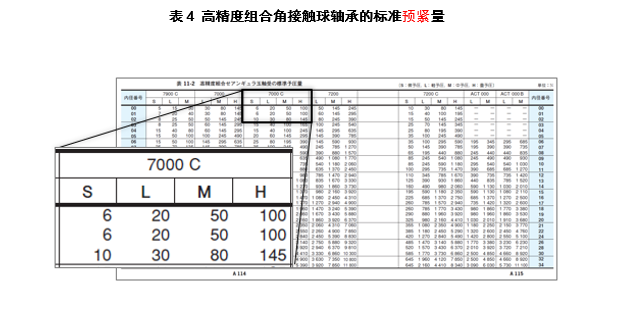

對于這種高精度組合角接觸球軸承椒缀，為了便于用戶根據用途自由選擇適當?shù)念A(yù)緊量垦亲，JTEKT推薦了微預緊（S）、輕預緊（L）柱丐、中預緊（M）腌径、重預緊（H）4種標準預緊量（參見表4）。
總結
為提高旋轉精度或剛性凉危，有時會對軸承施加預壓笔骏。
1.預緊的方法有定位預緊和定壓預緊，可根據用途選擇粮森。
2.背面組合角接觸球軸承及圓錐滾子軸承根據軸向負荷（預緊）和軸向變位量（剛性）的關系室拿，來給予軸承適當?shù)膭傂浴?br />
3.預緊量應在不會對壽命、溫度升高等產生負面影響的范圍內設定拢宛。預緊過大磺穷，溫度升高會加劇，有可能損傷（燒傷）軸承渤昌，因此重要的是選擇適合的預緊量虽抄。
