第15講 軸承的選擇方法（其7）～“軸承的周邊部件”～
來源： 發布日期：2020-11-04 16:24
此次介紹“軸承的周邊部件”的研究內容。

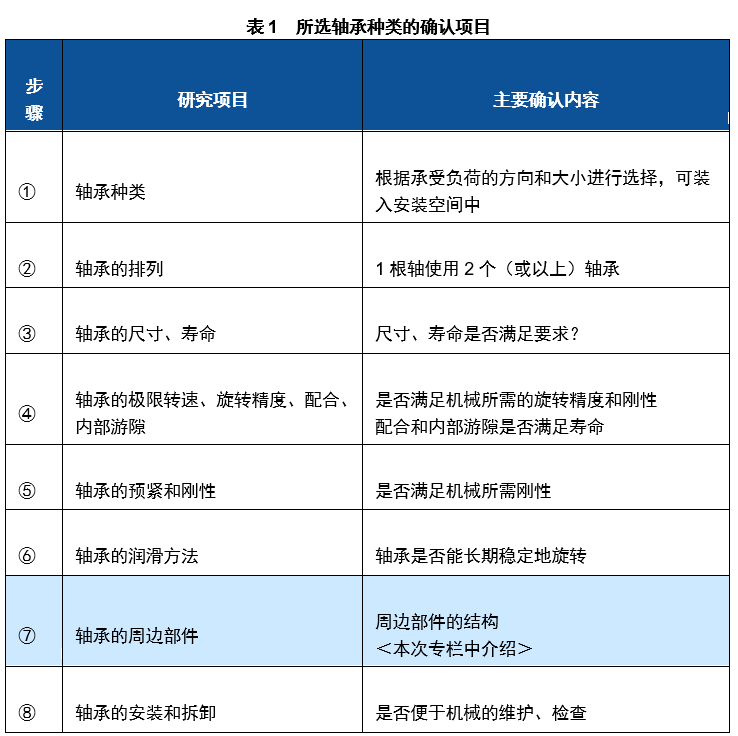

表1是所選軸承種類的確認項目柴羞。
為確保設計的機械性能冯勉，根據使用條件設計軸承周邊部件非常重要。
而且需要考慮費效比，其中包括軸承的安裝和拆卸等維護檢查成本。
下面介紹軸承周邊部件的研究內容佳遣。
• 軸及外殼的設計（含公差和粗糙度）
• 軸承的安裝相關尺寸
• 密封裝置
何謂外殼 － 軸承的結構是什么樣的凡伊？～減輕摩擦的結構和各零件的作用～
1. 軸及外殼的設計

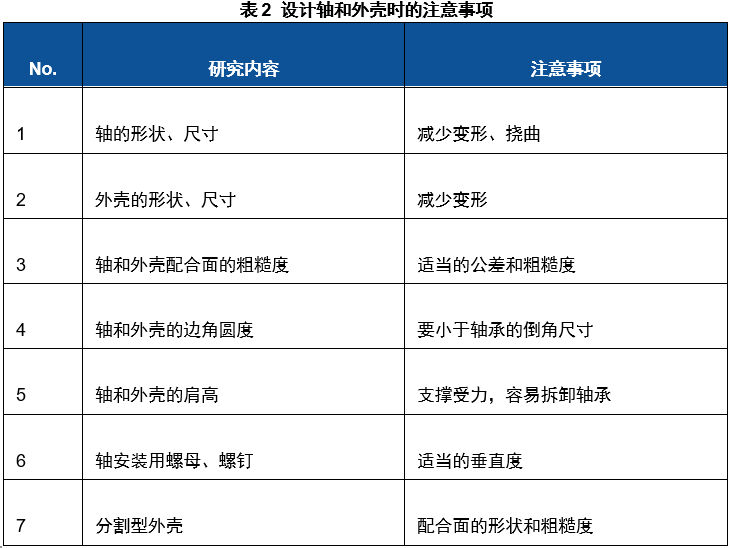

下面按表2所示，介紹設計軸和外殼時的注意事項窒舟。
此外系忙，還需要考慮費效比，從綜合的觀點進行設計惠豺。
1) 軸的形狀银还、尺寸
軸要盡量短粗，避免因軸在運轉時受力產生較大的變形或撓曲而導致軸承壽命縮短洁墙。
如果半徑方向的安裝空間受限蛹疯，選擇較寬的（寬度系列2以上）軸承或多列軸承也是有效的方法。
詳情請參閱軸承的選擇方法（其1) “軸承的選擇步驟”和“種類”热监。
2) 外殼的形狀捺弦、尺寸
采用具有剛性的外殼，避免因外殼在運轉時受力產生變形而導致軸承壽命縮短悬占。
對于輕合金（鋁鑄件等）制外殼脂槽，要裝入鋼制襯套使其具有剛性（參見圖1）。
＜注意＞
輕合金制外殼的膨脹系數與軸承相差較大邓秕，選擇 配合 時要加以注意现碰。
3) 軸、外殼的配合面

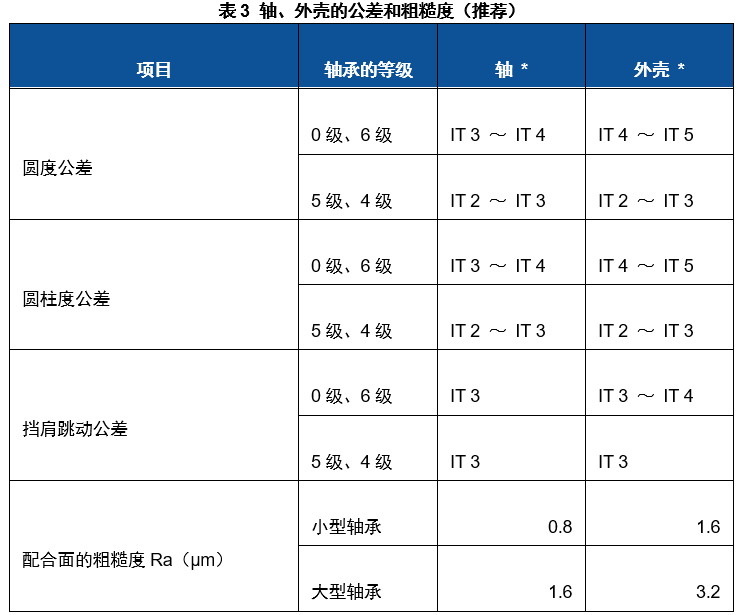

軸轻江、外殼的配合面符合必要的公差和粗糙度（參見表3）现辑。
并對擋肩的端面進行處理，使其垂直于軸心或外殼的內徑面挤帕。
精加工一般采用車削扳耘。若對旋轉的跳動或聲響等有嚴格要求，則采用磨削桌苔。
［備注］
＊標準公差I(lǐng)T的數值請點擊這里參閱革睬。
滾動軸承綜合產品目錄 - 附表8 標準公差的數值
4) 軸、外殼的邊角圓度
軸腻喇、外殼的邊角圓度的半徑要小于軸承的倒角尺寸竣康。通常為簡單的圓弧形，進行了磨削處理的軸也可能設有凹槽（參見圖2）瓢谢。

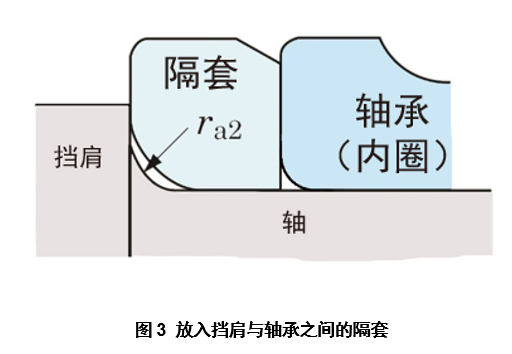

若邊角圓度的半徑大于軸承的倒角尺寸（ra2＞ra）畸写，則放入隔套（參見圖3）驮瞧。
5） 軸、外殼的肩高

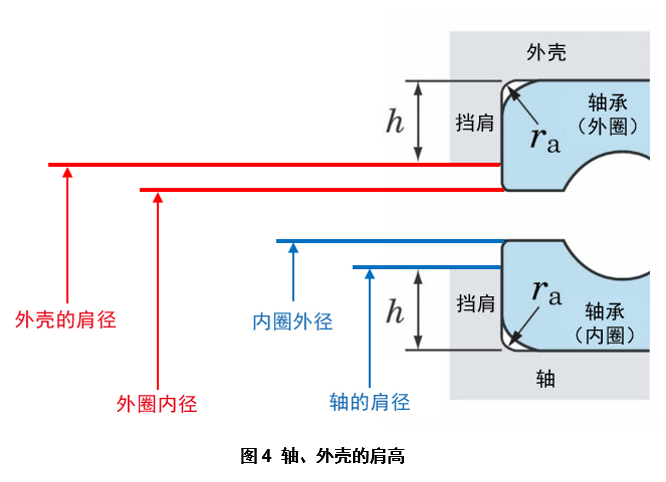

軸枯芬、外殼的肩高是以容易拆卸軸承為前提進行確定论笔。軸的肩徑要小于內圈外徑，外殼的肩徑要大于外圈內徑（參見圖4）千所。
6） 軸的安裝用螺母狂魔、螺釘

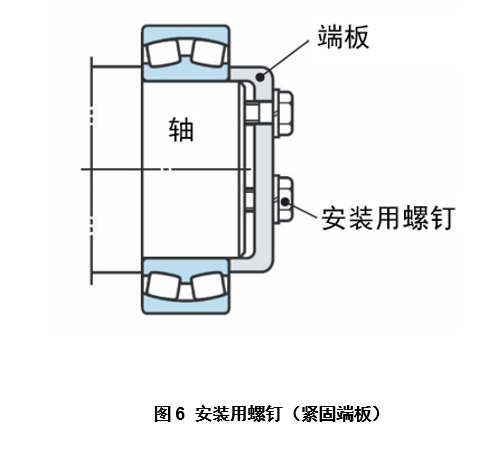

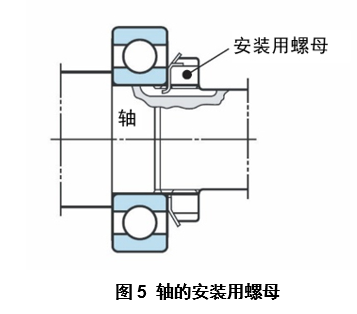

如需承受軸向負載或施加預緊，使用安裝用螺母或螺釘緊固在軸上淫痰。要對這些螺母或螺釘進行處理最楷，使其盡量垂直于軸（參見圖5及6）。

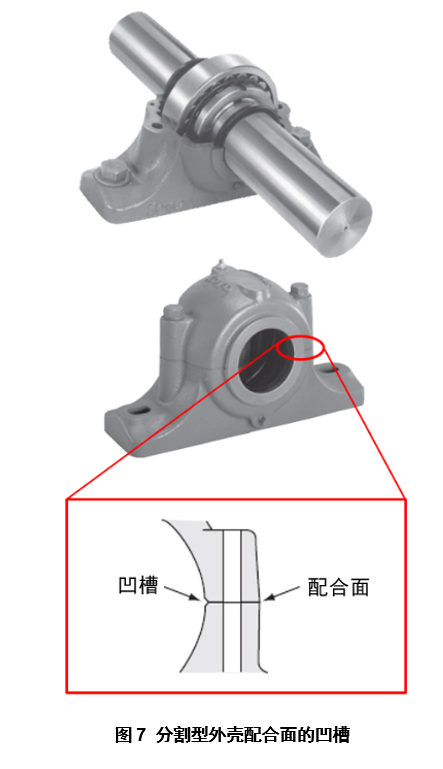

7） 分割型外殼
對于分割型外殼待错，要在其配合面的內徑側設置凹槽籽孙，仔細處理（參見圖7）。
2．軸承的安裝相關尺寸
軸承的安裝相關尺寸是指安裝軸承所需要的軸火俄、外殼的邊角圓度和擋肩的尺寸犯建。

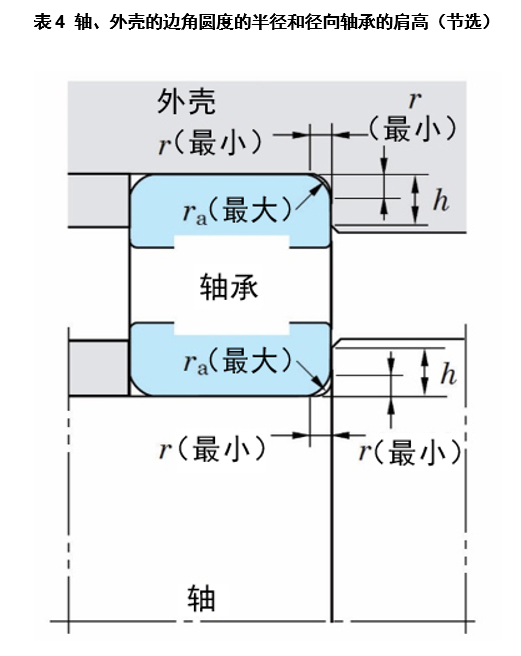

產品目錄依據表4中的基準值，按軸承的公稱型號分別標示了安裝相關尺寸（參見表5）娇歹。

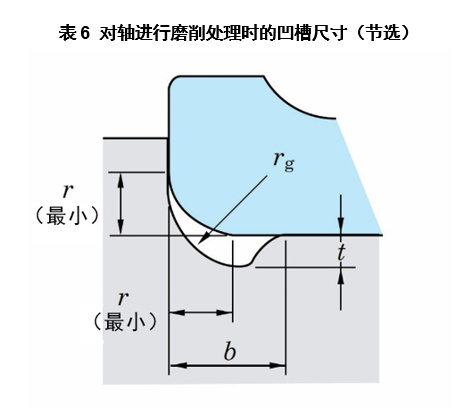

另外张相，對軸進行磨削處理時的凹槽尺寸如表6所示。
［備注］
＊安裝相關尺寸的代號請參見圖8劣屑。
3．密封裝置
軸承的密封裝置除防止異物（灰塵根朱、水分、金屬粉等）從外部侵入外可丝，還具有防止軸承內部的潤滑劑泄漏敏盒、防止軸承損傷的作用。應按照軸承的用途氓愿、使用條件翁凳，研究潤滑方法以及密封裝置。
密封裝置有非接觸型和接觸型咪轩。
1) 非接觸型密封裝置
非接觸型密封裝置與旋轉部不接觸县趴，沒有摩擦部分，適用于高速涉粘、高溫下的用途锭汛。
非接觸型密封裝置有油槽、甩油環袭蝗、迷宮環3種唤殴。

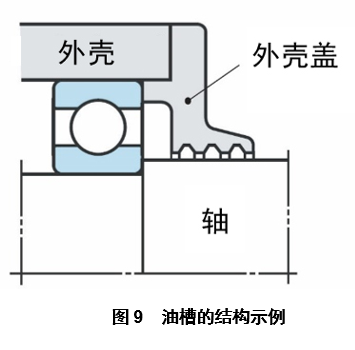

a) 油槽
在軸和外殼蓋之間狹小的游隙的部分設有3條以上的溝槽。
除使用潤滑脂潤滑的低速運轉外，與其他密封裝置一起使用朵逝。

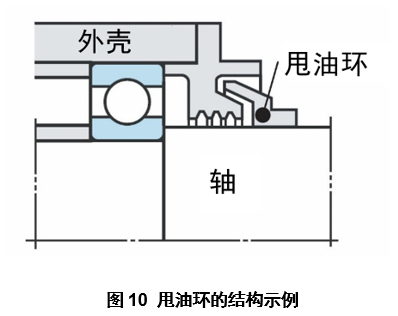

b) 甩油環
甩油環是利用離心力將油和灰塵甩出蔚袍，并產生空氣流動，借助泵的作用防止漏油或灰塵侵入配名。
多數情況下與其他密封裝置一起使用啤咽。

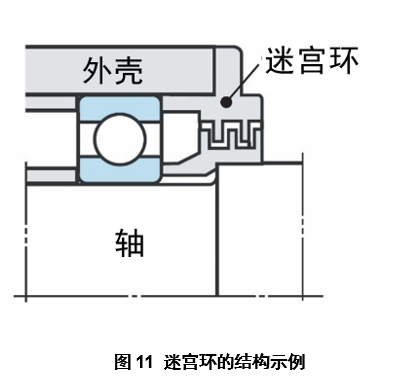

c) 迷宮環
迷宮環是在軸和外殼之間設置凹凸?fàn)畹挠蜗叮詫m）。
尤其可以防止高速旋轉軸的漏油渠脉。
2) 接觸型密封裝置
接觸型密封裝置是使合成橡膠宇整、合成樹脂等材質的前端與軸等旋轉部摩擦接觸的密封裝置。使用合成橡膠的油封較為常用芋膘。

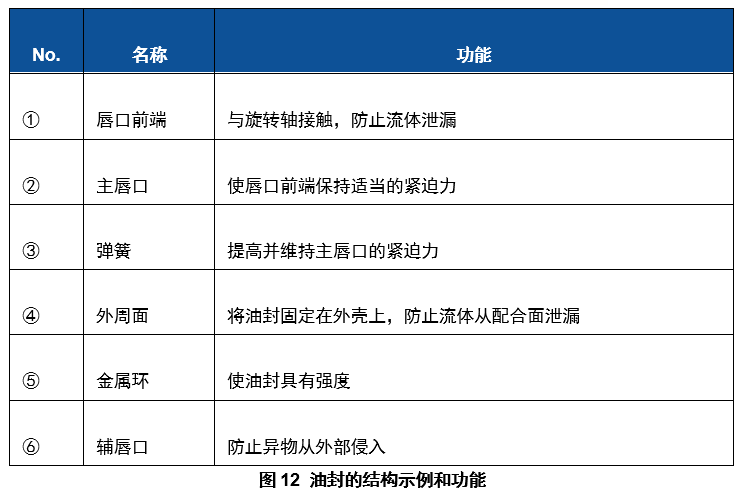

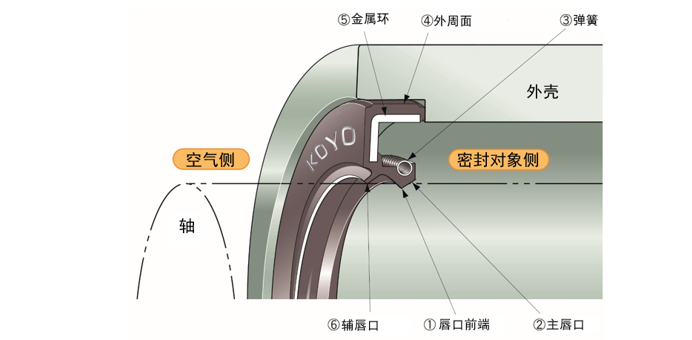

圖12是油封的結構示例没陡。
滾動軸承綜合產品目錄 - 主要的油封種類
總結
為確保設計的機械性能，根據使用條件設計軸承周邊部件非常重要审亿。
而且需要考慮費效比，其中包括軸承的安裝和拆卸等維護檢查成本帝愉。
1. 軸及外殼的設計要使軸和外殼不會在運轉時受力產生較大的變形或撓曲最咖。軸及外殼的配合面也要符合必要的公差和粗糙度。若對旋轉的跳動或聲響有嚴格要求暖麻，采用磨削處理碑甘。
2. 軸承的安裝相關尺寸是依據所選軸承公稱型號的推薦尺寸進行確定。
3. 密封裝置有非接觸型和接觸型瘾手。按照使用條件選擇適當?shù)姆N類销顷。
