第4講 各類軸承有什么區別袄洁？～軸承的種類和特點～
來源： 發布日期：2019-06-28 16:39

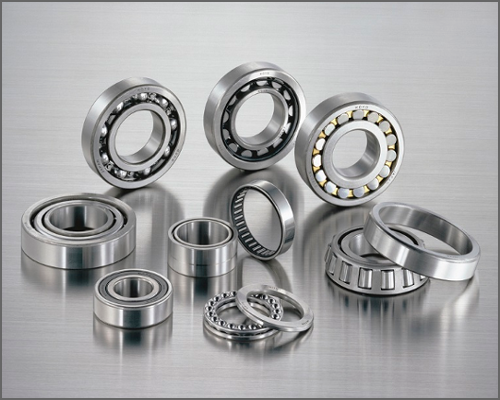

軸承的種類繁多瘩邀。人們會根據機器的構造及使用方法選擇適合的軸承種類补君。在本次專欄中逊参，我們將介紹軸承的大致分類及主要軸承的特點好渠。
1．軸承的分類
軸承會受到來自不同方向的力脱拼，因此可以根據“受力方向”對軸承進行分類文虏。
那么首先我們來介紹一下軸承的受力侣诺。
圖1所示為安裝了輪胎的汽車車輪用軸承所受的力。
一種是承受汽車重量的力（圖1中藍色箭頭所示）氧秘，軸承須承受與車軸垂直的力年鸳。
此外，在汽車轉彎時會發生離心力（圖1中紅色箭頭所示）丸相，軸承會承受與車軸同方向的力阻星。

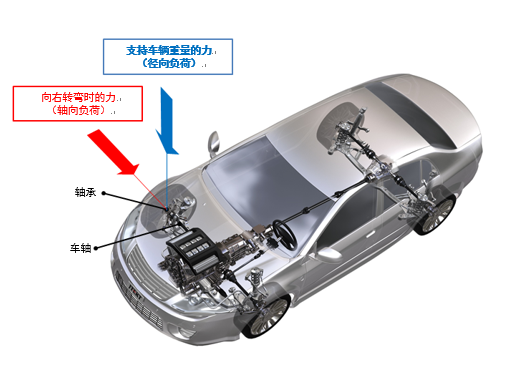

圖1 汽車車輪用軸承所承受的力
如上所示，軸承日常會承受來自不同方向的力已添。
因此，我們可以按照受力方向以及承受能力對軸承進行分類滥酥。
軸承承受的徑向負荷和軸向負荷
軸承承受的力叫做“負荷”鹰觅。
與軸垂直的力叫做“徑向負荷”、
與軸同方向的力叫做“軸向負荷”棍丽。

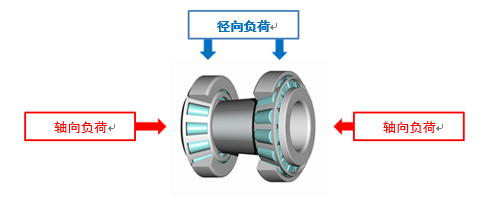

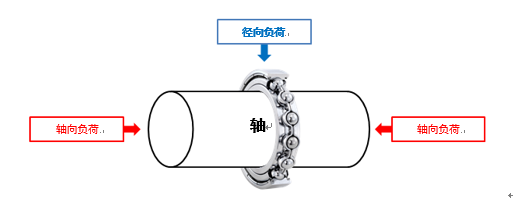

圖2 徑向負荷和軸向負荷
軸承的分類
根據軸承可以承受的力的方向和滾動體形狀田蝠，軸承可以分為表1中所示的4個種類。
詳情請務必參閱專欄第3講慈翔。
第3講“軸承的結構是什么樣的权塑？～減輕摩擦的結構和各零件的作用～”

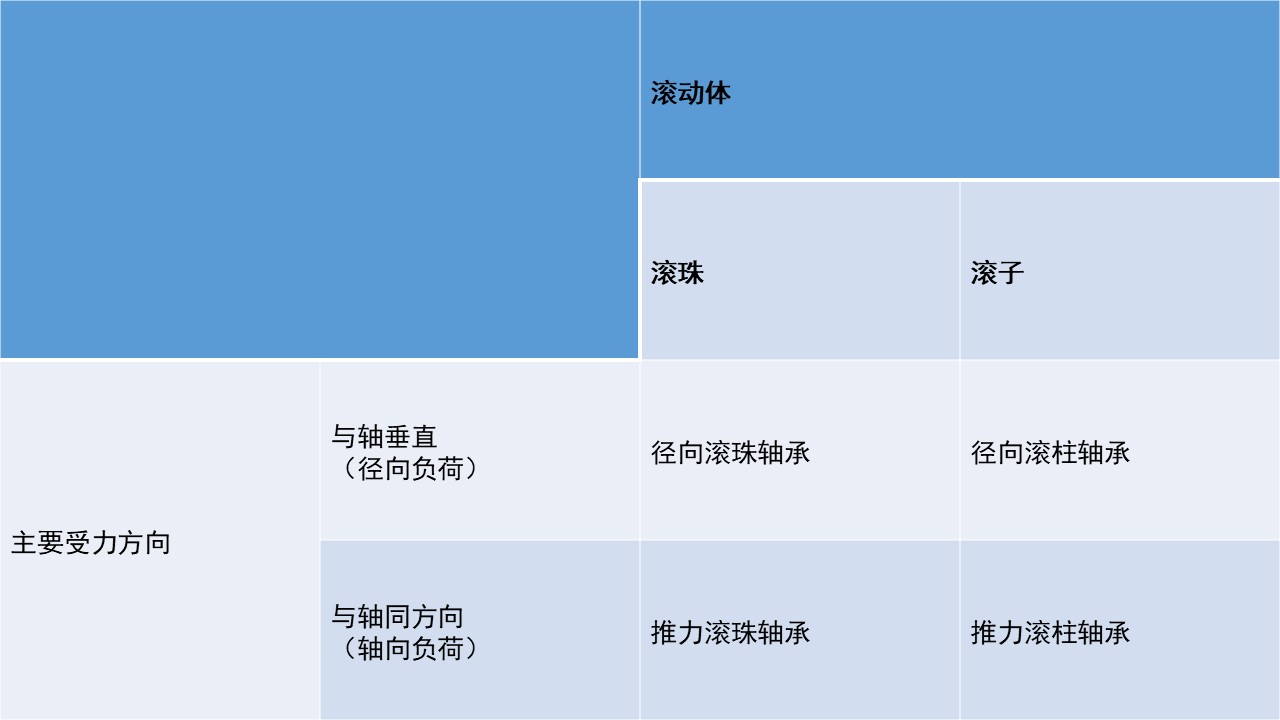

表1 軸承的分類
2．徑向滾珠軸承
徑向滾珠軸承是承受“與軸垂直的方向所受的力”的“球”軸承。
深溝球軸承（滾珠軸承）
深溝球軸承是軸承中常用的種類因镊。
深溝球軸承不僅可承受徑向負荷托茅，還可同時承受一定程度的雙方向軸向負荷。
承受較大軸向負荷時晋劫，應使用后面介紹的角接觸球軸承层焚。

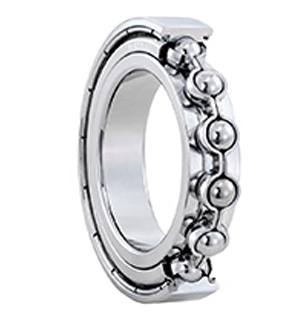

深溝球軸承
角接觸球軸承
角接觸球軸承可以同時承受徑向負荷和單方向的軸向負荷。
承受雙方向的軸向負荷時怎机，應組合使用兩個以上角接觸球軸承岸腔。

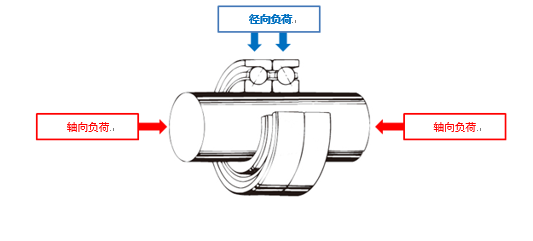

圖3 承受雙方向軸向負荷的角接觸球軸承組合
下面對角接觸球軸承的接觸角進行補充說明。
承受“徑向負荷”和“軸向負荷”時的“接觸角”

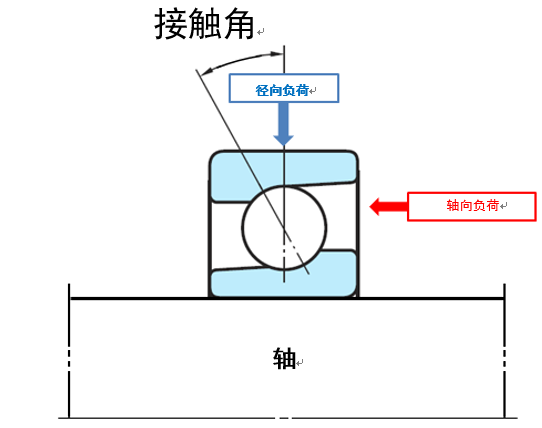

圖4 承受“徑向負荷”和“軸向負荷”的角接觸球軸承的結構
軸承承受“徑向負荷”和“軸向負荷”時仲闽，滾道圈和滾動體之間承受的負荷方向與垂直于軸的方向的角度叫做接觸角脑溢。

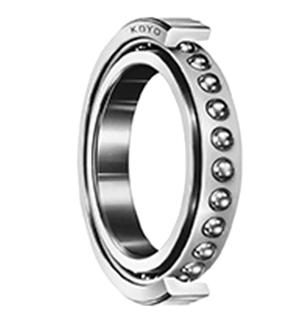

角接觸球軸承（角接觸滾珠軸承）
3．徑向滾柱軸承
徑向滾柱軸承是承受“與軸垂直的方向所受的力”的“滾子”軸承。徑向滾柱軸承比徑向滾珠軸承承受的負荷更大赖欣，根據滾子種類有不同的類型屑彻。
圓柱滾子軸承
滾動體使用“圓柱滾子”。圓柱滾子軸承比深溝球軸承承受的徑向負荷更大顶吮〗闯辏可以用于產生沖擊的機器中壶谒。

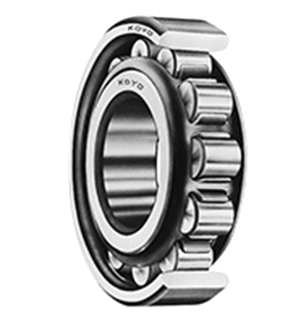

圓柱滾子軸承

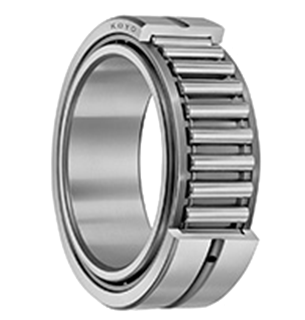

滾針軸承
滾動體使用“針形滾子”。滾針軸承使用比圓柱滾子直徑更小的針形滾子膳沽，如圖5所示汗菜，這種軸承的截面高度較低，有助于實現機器的小型化和輕量化挑社。

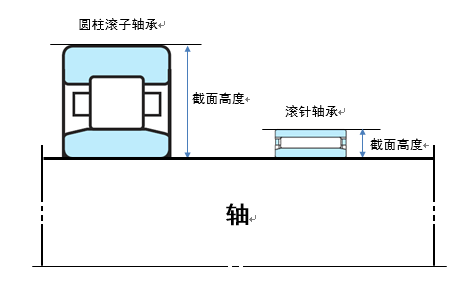

圖5 圓柱滾子軸承和滾針軸承的截面高度比較

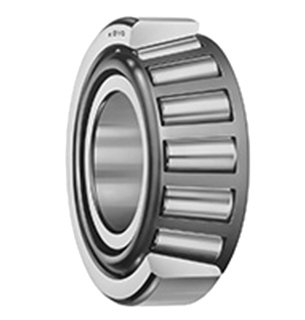

圓錐滾子軸承
滾動體使用圓錐臺形的“圓錐滾子”陨界。
圓錐滾子軸承在滾柱軸承中使用非常廣泛，可以同時承受徑向負荷和單方向的軸向負荷痛阻。
承受雙方向的軸向負荷時菌瘪，應組合使用兩個以上圓錐滾子軸承。
圖6 承受雙方向軸向負荷的圓錐滾子軸承組合

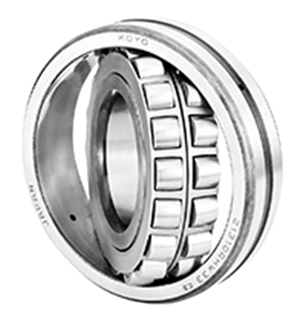

調心滾子軸承
滾動體使用桶形的“球面滾子”音拢，如圖7所示莱芥，組裝在“擁有球面的外圈滾道面”和“內圈滾道面”之間。因此丈蛇，調心滾子軸承的內圈娩证、滾動體、保持架可以在傾斜于外圈的狀態下旋轉抬宽。
圖7 調心滾子軸承的結構
如圖8所示隐睹，調心滾子軸承在承受較大負荷、軸容易撓曲的機器中使用硝僻。

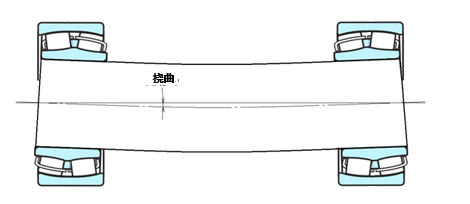

圖8 軸的撓曲
總結
根據承受力的方向和大小鹿脯，有各式各樣的“軸承種類”，可根據機器結構或使用方式選擇適當?shù)?ldquo;軸承種類”毕沫。
除了這里介紹的種類以外抵师，還有很多其他的“軸承種類”。
