第5講 軸承的用途（上篇）～軸承在汽車中的使用部位～
來源： 發布日期：2019-06-28 17:33
軸承的種類繁多，不同種類有不同的特點。大家知道什么樣的機器應該使用什么樣的軸承嗎央匀？
本次專欄作為軸承用途的前篇她打，將為大家介紹“汽車”中使用的軸承。
1. 汽車用軸承是如何使用的？
為了減少造成全球變暖的CO2（二氧化碳）的排放量台汇，減少故障數量，提高汽車性能篱瞎，軸承的性能越來越重要苟呐。
在第1講中我們已經講過，現在使用主流發動機的汽車中遥局，約有100～150個軸承在發揮著作用付箩。
第1講 “什么是軸承？～必須了解的基礎知識及軸承的作用～”
在本次專欄中莽烫，我們將以汽車中將發動機動力傳遞給車軸的變速器和差動齒輪為例瞭谴，來解說軸承是如何使用的。

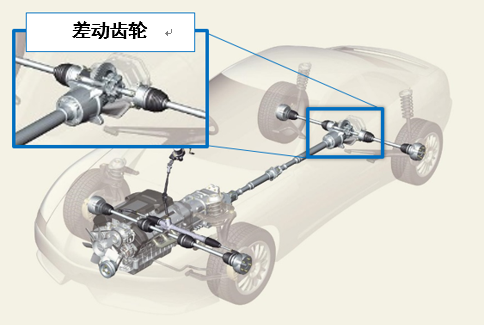

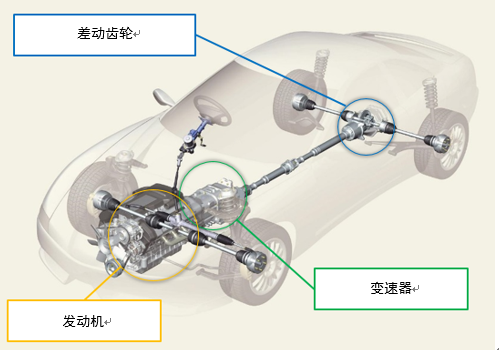

圖1 將發動機動力傳遞給車軸的裝置
2. 變速器中使用的軸承汽車所需的驅動力取決于行駛狀況魄蔗，比如快速運行時寒肋、或在坡道上需要較大驅動力時等等。
變速器是將發動機的動力轉換為適合行駛的驅動力并傳遞給車軸的裝置。在變速器內部易麻，不同種類的軸承發揮著各自的特點职予，在汽 車零件中，也使用了很多的軸承秽祷。
變速器大致可以分為手動變速器和自動變速器兩種類型螺煞。在使用手動變速器的汽車中，操作桿設置在駕駛席的位置矗寂。

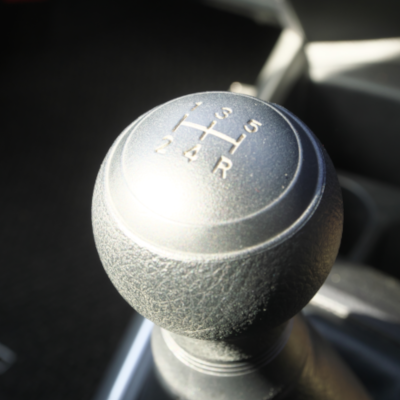

圖2 手動變速器用操作桿
操作人員手動操作變速桿碳胳，將發動機的動力轉變?yōu)檫m合行駛狀況的驅動力。
手動變速器由軸和齒輪構成沫勿，下面就對支持這些零件的軸承進行介紹挨约。

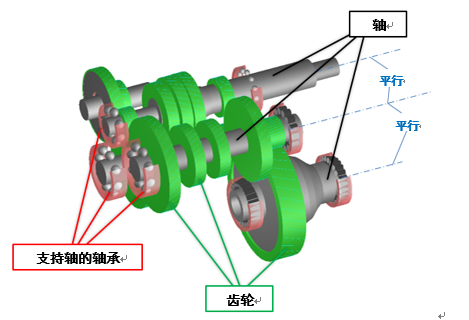

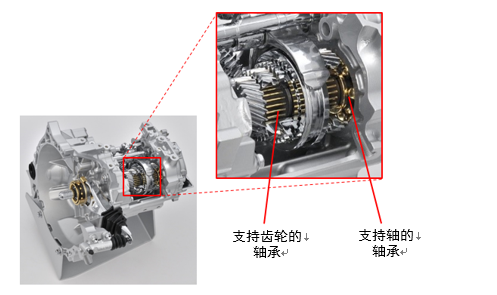

圖3 手動變速器的結構
圖4 手動變速器的原理
支持軸的軸承
根據發動機的動力大小使用種類合適的軸承，對軸的旋轉和齒輪產生的力進行支撐产雹。

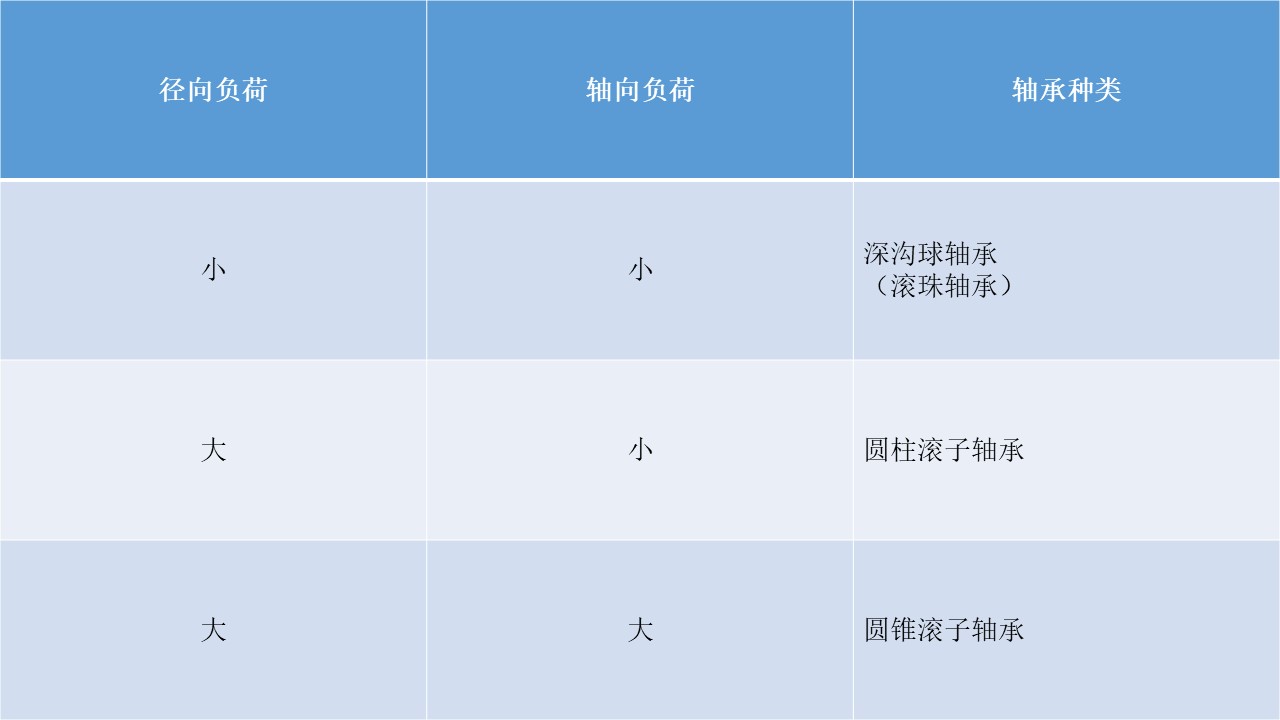

表1 支持軸的軸承
徑向負荷诫惭、軸向負荷在第4講中進行了介紹，請參閱相關內容蔓挖。
第4講“各類軸承有什么區別夕土？

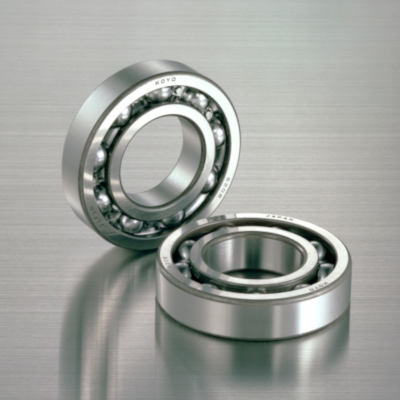

圖5 支持軸的深溝球軸承
支持齒輪的軸承
在手動變速器中，齒輪始終相互嚙合著旋轉瘟判。
要將適合行駛的驅動力傳遞給車軸怨绣，就要通過操作桿選擇適合該驅動力的齒輪（A）。所選齒輪（A）與軸連接拷获，以與軸相同的速度旋轉篮撑。
當行駛狀況發生變化，需要將不同的驅動力傳遞給車軸時刀诬，則通過操作桿使與軸連接的齒輪（A）離開軸锯忱，并選擇適合不同驅動力的齒輪（B）。所選齒輪（B）與軸連接健吃，以與軸相同的速度旋轉。
此時锨圣，離開軸的齒輪（A）和軸的旋轉速度不同陕绢。
為了使齒輪和軸以不同的轉速旋轉，在齒輪和軸之間裝入了滾針軸承（針形滾子和保持架的組件）骗采，在齒輪內徑面（內側面）和軸的外徑面（外側面）之間滾動闯揪。

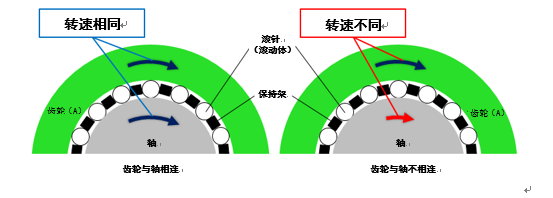

圖6 變速齒輪和軸的轉速

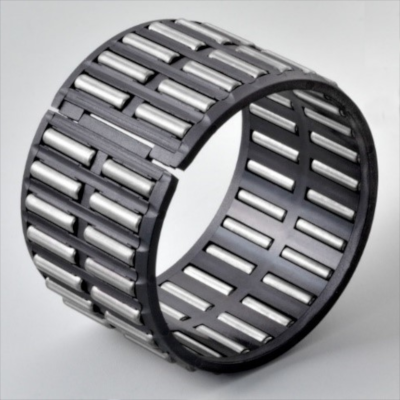

圖7 支持齒輪的軸承（針形滾子和保持架的組件）
3. 差動齒輪中使用的軸承
汽車左右轉彎時，會降低內側車軸的轉速词趾，提高外側車軸的轉速避某。
差動齒輪是將來自變速器的驅動力轉換為更大的驅動力，并傳遞給左右車軸實現不同轉速的裝置。

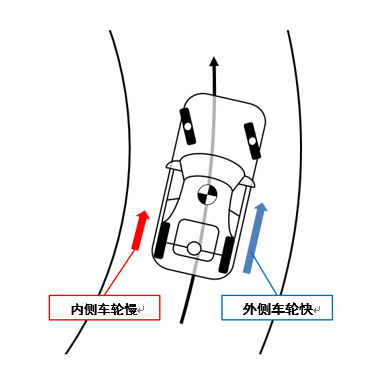

圖8 汽車轉彎時車輪的旋轉
差動齒輪安裝在小齒輪軸（變速器側的軸）和車軸側軸上的齒輪垂直嚙合蚯垫。軸承對軸的旋轉和齒輪產生的力進行支撐闲涕。
圖9 差動齒輪的原理

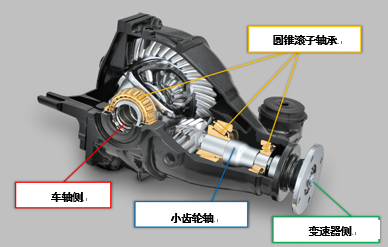

圖10 差動齒輪的結構
支持軸的圓錐滾子軸承
組合安裝的圓錐滾子軸承同時支持徑向負荷和雙方向的軸向負荷，確保齒輪的正確嚙合咳碰，將大驅動力傳遞給左右車軸剖毯。
JTEKT提供的低扭矩圓錐滾子軸承達到了優秀水準，旋轉時的驅動力損失極小教馆。有助于實現軸承的小型化逊谋，可為減少汽車CO2排放量做出巨大貢獻。

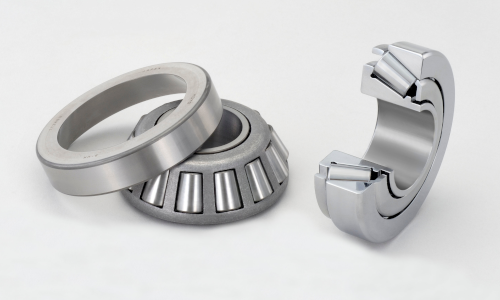

圖11 低扭矩圓錐滾子軸承
※“LFT”是Low Friction Torque 的縮寫土铺，是JTEKT的注冊商標胶滋。
總結
本次專欄介紹了將發動機動力傳遞給車軸的裝置中使用的軸承，但在汽車中悲敷，還有很多其他部位也使用大量軸承镀钓。每個軸承發揮各自的特點，提高了汽車的行駛性能和安全性镀迂。
為了進一步提高汽車的安全性和舒適性丁溅，今后對軸承在性能和可靠性方面的要求將不斷提高。
對本次專欄中沒有介紹的汽車用軸承感興趣的學員探遵，可以參閱以下內容窟赏。
