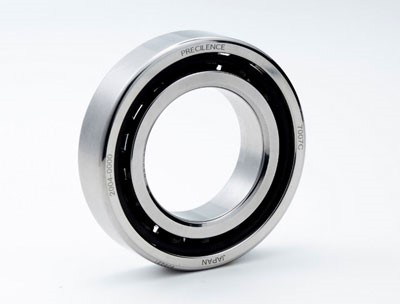

捷太格特（JTEKT）超高精度軸承PRECILENCE增加新成員
來源： 發布日期：2022-01-15 13:08
捷太格特（JTEKT）與株式會社DAIBEA共同開發了降低NRRO*1和實現低升溫的低NRRO系列荸哟，該產品已加入超高精度軸承“PRECILENCE”的產品陣容中华烟。此次捷太格特開發的新產品適用于超精密加工機等機床主軸溃耸。
*1 NRRO: 非重復性振動量 (Non-RepeatableRun-Out)
PRECILENCE®：捷太格特和株式會社DAIBEA的注冊商標
1.開發的背景
近年，機床開始要求更高的加工精度和加工效率谭某，隨著主軸旋轉的高速化，在微細加工機等超高精度加工領域機械中加工表面的品質受到了重視。
為了滿足以上需求冰沙，對于主軸用軸承來說，制造商和客戶對影響加工表面品質的NRRO的降低和抑制高速旋轉過程中主軸的熱位移有很高的需求执虹，從而捷太格特開發了該新產品拓挥。
2.開發品的主要特征
在優化軸承構成部件設計的同時，提高了構成部件(內圈声畏、外圈撞叽、球、保持器)的加工精度淤点，實現了下述 ① 和② 劣搪。
① 在低速到高速旋轉領域的寬泛范圍內實現低NRRO
【NRRO的對比】

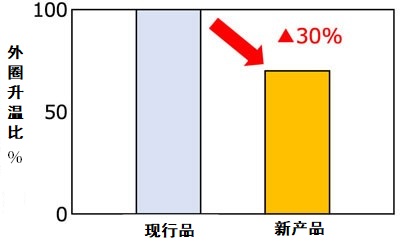

②外圈升溫降低30%
【外圈升溫對比】

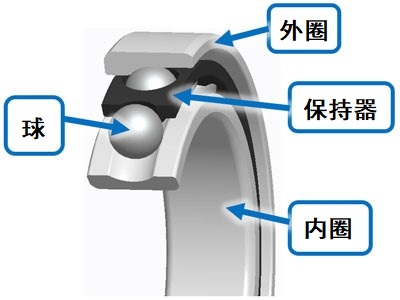

③產品構成圖
④適用可能的范圍
較大可對應dmn 300萬
dmn:軸承節圓直徑 (mm) ×轉速 (min -1)
3.安裝在機床主軸上的預期效果
① 減少工件和刀刃每次接觸時的偏差
1)可以進行高精度加工
2)可以提高加工表面品質
(在高速旋轉中使用小直徑工具時，可以期待很大的效果)
② 通過軸承的低升溫化抑制了主軸的熱位移揉远，從而提高加工精度
③ 在模具加工中斟迁，由于加工表面的粗糙度減小，因此可以期待縮短加工后的手工精加工時間衰件。
4. 通過開發新產品有助于實現的聯合國可持續發展目標SDGs
9.1 發展優質邻因、可靠、可持續和有抵御災害能力的基礎設施擅盏，包括區域和跨境基礎設施耽暖，以支持經濟發展和提升人類福祉，重點是人人可負擔得起并公平利用上述基礎設施纹硼。
9.4 到2030年英胖，所有國家根據自身能力采取行動，升級基礎設施壶缚，改進工業以提升其可持續性皿港，提高資源使用效率，更多采用清潔和環保技術及產業流程溉奕。
12.2 到2030年褂傀，實現自然資源的可持續管理和高效利用。
*此產品暫未在中國發售
