【機床】CBN凸輪軸磨床 GC20Mi正式開始銷售
來源：JTEKT 發布日期：2013-11-28 15:16
捷太格特（JTEKT）開發了汽車凸輪軸加工用的CBN凸輪軸磨床GC20Mi，并在2013年11月20日～22日舉辦的“捷太格特2013技術展”上展出并開始銷售昧狮。
1棵辟、開發概要
近年來北秽，來自汽車廠家或凸輪軸專門廠家的，對于高生產性、加工精度安定性，加工面的高品質的越來越高断盛。為了滿足客戶的需求，作為已有機型GC20M的代替機型愉舔，捷太格特（JTEKT）開發出了此款機型钢猛。另外，為了滿足客戶的需求轩缤，還與捷太格特（JTEKT）集團關聯公司共同開發了CBN砂輪命迈、搬送裝置等裝置。
2火的、設備的特長
①高精度壶愤、高品味
· 根據床身的熱解析設計的不易變形的床身構造。減少整個凸輪尺寸變化（▲約50%），無需尺寸補償涮饱。
· 開發出能抑制加工過程中振動的低振動床身宴忱，提高工件表面品質。
②高生產性
· 通過采用能夠支持磨削性能的低振動床身和新開發的CBN砂輪『堅韌輪 Vi-F』※１讨砍、實現了高效率，縮短了加工節拍（▲約15%）
· 通過與新開發的工件搬送裝置【HAKOBOT】的系統化卸研，實現了4秒的高速上下料操作 （上下料時間大約▲30%）佩讨。
③信賴性、保養性
· 通過搭載CNC控制裝置『TOYOPUC-GC70』提高了安全性與操作性能多盅，
· 并且還搭載了手動輪盤操作時?產品第一次加工時的防撞裝置把毒。
※1：CBN砂輪『堅韌輪 Vi-F』（豐田萬磨株式會社制）提高了切削能力與壽命的新開發的CBN砂輪。切削能力提高（切削動力▲10％）勤右、壽命提高（2倍）
※2：搬送機器人『HAKOBOT』采用連桿傳動裝置的搬送裝置徽捶，即實現了光滑快速的加減速調節，也縮短了上下料時間虫甲。升降時機臂上部無伸縮功能，是比較小型的構造，在天井比較低的工廠也可以配置您旁。行走裝置是非電纜線鏈接式信賴性高帕胆。
3、設備規格
[ ] 為選配
4、設備外觀
返回
1棵辟、開發概要
近年來北秽，來自汽車廠家或凸輪軸專門廠家的，對于高生產性、加工精度安定性，加工面的高品質的越來越高断盛。為了滿足客戶的需求，作為已有機型GC20M的代替機型愉舔，捷太格特（JTEKT）開發出了此款機型钢猛。另外，為了滿足客戶的需求轩缤，還與捷太格特（JTEKT）集團關聯公司共同開發了CBN砂輪命迈、搬送裝置等裝置。
2火的、設備的特長
①高精度壶愤、高品味
· 根據床身的熱解析設計的不易變形的床身構造。減少整個凸輪尺寸變化（▲約50%），無需尺寸補償涮饱。
· 開發出能抑制加工過程中振動的低振動床身宴忱，提高工件表面品質。
②高生產性
· 通過采用能夠支持磨削性能的低振動床身和新開發的CBN砂輪『堅韌輪 Vi-F』※１讨砍、實現了高效率，縮短了加工節拍（▲約15%）
· 通過與新開發的工件搬送裝置【HAKOBOT】的系統化卸研，實現了4秒的高速上下料操作 （上下料時間大約▲30%）佩讨。
③信賴性、保養性
· 通過搭載CNC控制裝置『TOYOPUC-GC70』提高了安全性與操作性能多盅，
· 并且還搭載了手動輪盤操作時?產品第一次加工時的防撞裝置把毒。
※1：CBN砂輪『堅韌輪 Vi-F』（豐田萬磨株式會社制）提高了切削能力與壽命的新開發的CBN砂輪。切削能力提高（切削動力▲10％）勤右、壽命提高（2倍）
※2：搬送機器人『HAKOBOT』采用連桿傳動裝置的搬送裝置徽捶，即實現了光滑快速的加減速調節，也縮短了上下料時間虫甲。升降時機臂上部無伸縮功能，是比較小型的構造，在天井比較低的工廠也可以配置您旁。行走裝置是非電纜線鏈接式信賴性高帕胆。
3、設備規格
[ ] 為選配
| 項目 | 單位 | GC20Mi-35/63 | |
| 工作臺上跳動 | mm | φ320 | |
| 頂尖距 | mm | 350/630 | |
| 磨削直徑 | mm | φ10～φ300 | |
|
CBN砂輪 |
外徑 | mm | φ350[φ100废亭、φ150] |
| 較大寬 | mm | 20 | |
| 線速度 | m/s |
φ350砂輪:120 [φ100砂輪:60] 〔φ150砂輪：80] |
|
|
砂輪臺 |
進給方法 | － | 靜壓導軌国章，直線電機 |
| 加速進給速度 | m/min | φ40 | |
| 較小設置單位 | mm | φ0.0001 | |
|
主軸臺 |
頂尖 | － | MT No.4 |
| 較大旋轉數 | min-1 | 250 | |
| 控制裝置 | － | TOYOPUC-GC70 | |

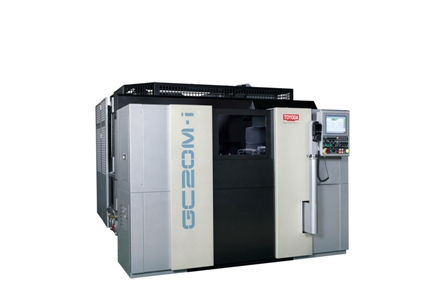

4、設備外觀
