【機床】臥式加工中心FH630SX-i追加新功能
來源：JTEKT 發布日期：2014-11-18 14:16
一七咧、即時熱變形補償功能
1.開發背景
在各種金屬零件加工中，由工廠內溫度變化或者內部發熱等引起的設備熱變形會給加工精度帶來很大的影響叮叹。為此顿储，客戶為了不影響加工精度通過實施暖機運轉或者空調使工廠內恒溫，同時當影響到加工精度時進行手動修正或補償加工济问。此次開發的即時熱變形補償功能遮店，通過設備本體及相應系統劃時代地減少了由熱變形造成的加工誤差，并解決困擾客戶的長時間加工時的加工精度變化吝殖，且使即使在制造業全球化進程中提供安心穩定的設備成為可能戳酒。
2.即時熱變形補償功能概要
· 開發我司獨有的高速演算程序，熱變形推算邏輯帚颤，位置控制邏輯

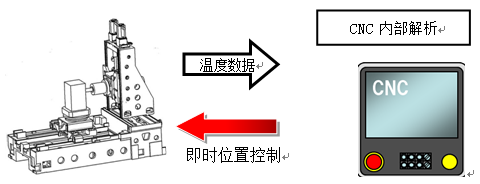

· 在設備各處實際溫度數據及3D模型的基礎上在CNC內部進行熱變形解析
· 即時算出加工處變形進行位置控制
· 室溫發生20°變化時加工誤差保持在8.5μm以下（大約為市場的1/2）
3.即時熱變形補償功能功效
· 即使在沒有空調的環境下也能達到穩定的加工精度
· 長時間加工下的穩定加工精度
· 無暖機運轉也可開始進行加工
4.低熱變形床身的采用
· 考慮到了活用CAE解析的立柱處熱容量平衡的優化設計伟杂，
· 維持了長時間加工或者室溫劇烈變化下的加工精度。
· 與以往設備相比饮噪，減少了大約30%設備整體Z軸方向的變形（室溫變化20°時）
二户犯、對話型編程程序『 TAPROS-i』
1.開發背景
加工中心的NC程序制作是在圖紙的基礎上使用編程語言制成的。程序制作時藏络，需要設置加工相關的刀具信息糜透，刀具轉數，進給速度等加工條件所以需要一定的耗時臭杰。另外由于制作人員水平的差異會有加工程序內容不同的問題產生粤咪。此次開發的對話型編程程序TAPROS－I是以誰都能通過簡易的操作簡單地制作高質量加工程序的對話型編程為理念，以劃時代地提高NC編程效率為目開發出來的渴杆。
2.TAPROS－i特點
①操作指南功能
· 基本上5步寥枝，通過以下5步可簡單地制作程序。
在操作畫面上通過顏色指示下一步動作磁奖，操作指示指南信息的顯示囊拜，對象項目的顏色顯示實現簡單易懂的操作。
②指南圖輔助功能
在工序設置畫面處顯示指南圖比搭，可通過直覺操作進行設置
③使用刀具 · 切削條件自動選擇功能
· 刀具自動選擇
數據設置后冠跷，選擇自動化的即可自動選擇出符合條件的刀具
· 切削條件自動選擇
通過工件材質信息數據庫自動選擇適合使用刀具的較適合切削條件
· 生產輔助功能（刀具檢查功能） 【我司獨有】
與刀具管理系統PO輔助功能一起，有通知刀具不足的功能
通過檢查所選刀具壽命狀態身诺，使加工開始前進行換刀成為可能
④效率化程序自動生成功能（縮短加工節拍功能【我司獨有】）
自動生成縮短加工時間?非加工時間的程序
· 主軸預備與軸移動同時動作程序
· 較少ATC數程序
· AC功能※指令程序
※AC功能：觀察主軸負荷以控制進給速度的功能
⑤編程功能
自動生成的NC程序以G代碼形式顯示出來蜜托，所以客戶能夠根據自己的技術任意地追加編輯
3.系統構成 （①項只有新機可搭載）
①on machine type：可在設備的操作畫面進行編程，編程后即可進行加工
②on machine type：可用筆記本進行多臺設備的編程
