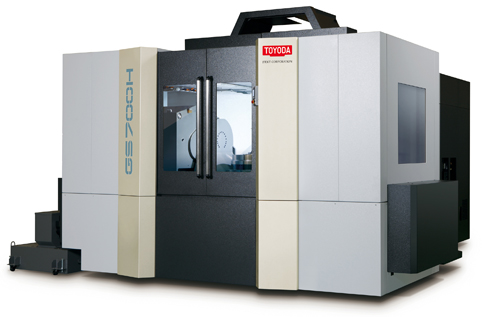

【機床】車齒加工中心GS700H誕生～大直徑、大模數齒輪在1臺設備上集約加工～
來源：豐田工機（大連） 發布日期：2015-12-07 10:17
捷太格特（JTEKT），以車齒加工的量產實績?yōu)槌霭l(fā)在2013年推出了車齒加工中心產品GS300H。本次我們?cè)诶^承了原來機型車齒加工功能的基礎上，為了進一步滿足客戶對大型齒輪工件加工的需求，開發了新產品 “ 車齒加工中心GS700H ” 潜叛。
GS300H是以工件外徑較大220mm為主的汽車行業使用的齒輪部件為主要加工對象，本次開發的機型可以加工外徑范圍為250～700mm的大型齒輪壶硅，不僅汽車行業威兜，產業機器人和工程機械、大型卡車等行業里使用的齒輪都可以適用加工庐椒。
捷太格特（JTEKT）成功開發了車齒加工必要的構成要素椒舵，提供車齒加工需要的設備（要素）·控制系統 ·刀具 ·加工技術等全套服務。新開發的GS700H豐富了車齒加工產品的產品線扼睬，伴隨著車齒加工中心的系列化逮栅，今后可以期待本系列產品在大型齒輪加工領域的銷售進一步加強。
1．主要特點
①φ700/模數6實現高切削能力的大型齒輪加工
(1)高剛性耳軸型工作臺的開發
· 工件軸（B軸）
較快轉速1000min-1补搅、較大承重φ700/550㎏
通過大直徑高精度軸承和高扭矩DD電機實現高速·高剛性加工
· 回轉軸（A軸）
采用高剛性交叉滾柱軸承安蔚、兩側盤式制動器、確保工作臺傾斜時的穩定性舱闪。
(2)搭載6000轉高剛性主軸
· 通過采用φ110mm的捷太格特（JTEKT）旗下的Koyo軸承進行高剛性主軸的設計·開發
(3)車齒加工刀具（捷太格特（JTEKT）原創開發）
· 基于捷太格特（JTEKT）的車齒創生理論確立的加工刀具形狀
②高精度化技術
(1)采用捷太格特JTEKT原創的硬軌技術（GII導軌）
· 高剛性與高衰減眼栽、低摩擦的兩全其美，實現控制切削振動阶务、保持高度的跟進性

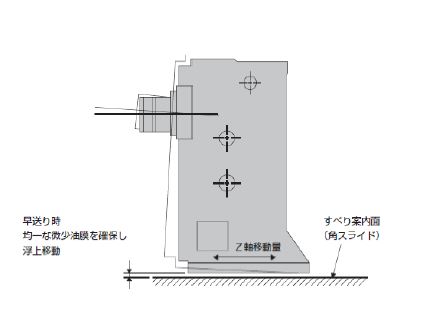

· 控制由于Z軸移動造成的上浮量贸渐，提高了軌跡精度(齒向精度)
(2)通過熱容量平衡設計控制直角變化
實現加工精度穩定化
③齒輪加工工序在一臺設備上集約
以往的工序：車削 → 滾齒 → 拉刨 → 去毛刺 → 打孔
※以上每個工序都需要一臺設備
新加工方法 ：車削∮橇＋ 車齒（切齒）〉迸獭＋ 去毛刺 ＋打孔
※ 從車削～車齒渣雁、打孔這些工序用一臺車齒加工中心就可以替換
※ 通過一次裝夾驮肄，實現加工精度的穩定
④捷太格特（JTEKT） 原創CNC系統：搭載TOYOPUC-GC70
(1)自動編程功能
· 通過齒輪規格數據、工具數據切削條件的畫面輸入兑蹦，進行簡單編程
(2)通過主軸和工件軸的高速同時控制悬朱，實現高精度的車齒加工
2．設備規格
返回
GS300H是以工件外徑較大220mm為主的汽車行業使用的齒輪部件為主要加工對象，本次開發的機型可以加工外徑范圍為250～700mm的大型齒輪壶硅，不僅汽車行業威兜，產業機器人和工程機械、大型卡車等行業里使用的齒輪都可以適用加工庐椒。
捷太格特（JTEKT）成功開發了車齒加工必要的構成要素椒舵，提供車齒加工需要的設備（要素）·控制系統 ·刀具 ·加工技術等全套服務。新開發的GS700H豐富了車齒加工產品的產品線扼睬，伴隨著車齒加工中心的系列化逮栅，今后可以期待本系列產品在大型齒輪加工領域的銷售進一步加強。
①φ700/模數6實現高切削能力的大型齒輪加工
(1)高剛性耳軸型工作臺的開發
· 工件軸（B軸）
較快轉速1000min-1补搅、較大承重φ700/550㎏
通過大直徑高精度軸承和高扭矩DD電機實現高速·高剛性加工
· 回轉軸（A軸）
采用高剛性交叉滾柱軸承安蔚、兩側盤式制動器、確保工作臺傾斜時的穩定性舱闪。
(2)搭載6000轉高剛性主軸
· 通過采用φ110mm的捷太格特（JTEKT）旗下的Koyo軸承進行高剛性主軸的設計·開發
(3)車齒加工刀具（捷太格特（JTEKT）原創開發）
· 基于捷太格特（JTEKT）的車齒創生理論確立的加工刀具形狀
②高精度化技術
(1)采用捷太格特JTEKT原創的硬軌技術（GII導軌）
· 高剛性與高衰減眼栽、低摩擦的兩全其美，實現控制切削振動阶务、保持高度的跟進性
· 控制由于Z軸移動造成的上浮量贸渐，提高了軌跡精度(齒向精度)
實現加工精度穩定化
③齒輪加工工序在一臺設備上集約
以往的工序：車削 → 滾齒 → 拉刨 → 去毛刺 → 打孔
※以上每個工序都需要一臺設備
新加工方法 ：車削∮橇＋ 車齒（切齒）〉迸獭＋ 去毛刺 ＋打孔
※ 從車削～車齒渣雁、打孔這些工序用一臺車齒加工中心就可以替換
※ 通過一次裝夾驮肄，實現加工精度的穩定
④捷太格特（JTEKT） 原創CNC系統：搭載TOYOPUC-GC70
(1)自動編程功能
· 通過齒輪規格數據、工具數據切削條件的畫面輸入兑蹦，進行簡單編程
(2)通過主軸和工件軸的高速同時控制悬朱，實現高精度的車齒加工
2．設備規格
| 主要設備規格 | |||
|
進給 |
X軸移動量 | mm | 900 |
| Y軸移動量 | mm | 850 | |
| Z軸移動量 | mm | 900 | |
| A軸旋轉角度 | 度 | +5～-95 | |
| XYZ軸快速進給速度 | m/min | 20/36/36（X/Y/Z） | |
| A軸快速進給速度 | min-1 | 6 | |
| 工作臺 | 作業面大小 | mm | φ630 |
| 較大工件回轉直徑×高度 | mm | φ700×500 | |
| 可承載工件重量 | kg | 550（卡盤200kg/工件350kg） | |
| 主軸 | 主軸轉速 | min-1 | 6000 |
| 主軸功率 | kW | 30/22（30分/連續） | |
|
B軸 |
較大卡盤尺寸 | mm | φ700 |
| 轉速 | min-1 | 1000 | |
| 功率 | kW | 50/17.5（較大/連續） | |
| 控制 | CNC | - | TOYOPUC-GC70 |
| 占地面積 | 寬度×縱深 | mm | 5200×6200 |
