【機床】CNC外圓磨床“GE3i系列”成功開發并開始銷售
來源：JTEKT 發布日期：2016-11-23 09:48
1.開發概要
磨削作為最后的精加工工序棍矛，有很大一部分需要依賴熟練技術工人的經驗和技術。但是隨著日本“團塊世代*”那批技術工人的退休抛杨，擁有熟練技術的工人正不斷減少够委，因此不依賴操作技術就能進行高水準加工的設備需求與日俱增荐类。
*團塊世代：指1947年~1949年，二戰后日本第一次嬰兒潮期間出生的人茁帽。
捷太格特（JTEKT）作為磨床領域的制造商玉罐，憑借長年累積的熱變位補正技術和控制技術，實現了即使是資歷尚淺的工人也能達到和熟練工人比肩的高精度加工操作潘拨。此外吊输，本次為了響應更廣大的用戶需求，此次捷太格特在產品線里擴充了以下3個機型的產品铁追。
1.GE3i：～穩定的磨削精度～
2.GE3i-PRO：～發揮出工匠技術的專業規格～
3.GE3i-HYPER：～能夠?qū)崿F(xiàn)高效率磨削的高功率規格～
作為磨床制造商季蚂，我們將利用先進的日本制造技術，為發展中國家的“高精度”溺硼、“高生產性”肥刻、“高可靠性”、“使用便利”等高附加價值的技術革新繼續貢獻力量邪涕。
2.產品特點（GE3i系列）
①穩定的磨削精度

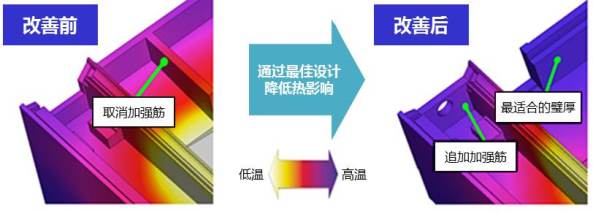

?降低機床床身部分受熱所產生的影響茄溢，減少因室溫變化、加工發熱椭集、電機·泵等機械發熱而產生的熱變位蝉狭。在床身的形狀和加強筋的分布上進行了改良，通過阻斷機床內部的熱傳遞咳龄、抑制熱膨脹撞恰、均衡熱容量來抑制機床本體的發熱。
?在切削液的路徑上采用了隔熱防護罩祷书，與床身之間形成空氣層粪趋，降低了切削液對床身的熱影響蛆狱。
?搭載空冷式砂輪軸承油風扇舔艾，降低軸承油溫度的上升。

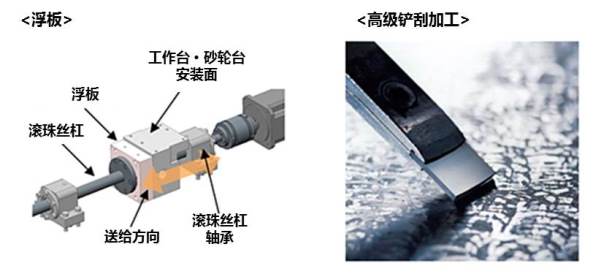

?在砂輪臺洪囤、工作臺上還裝配了可吸收滾珠絲杠振動的浮板徒坡，在不降低進給方向剛性的前提下吸收絲杠的振動提高直線度和加工面特性。并且瘤缩，為了能夠讓客戶長期放心的使用喇完，在砂輪臺和工作臺導軌面都由熟練的技術人員進行了“鏟刮”工藝的處理，這樣可抑制進給摩擦對滑動面的磨損剥啤。
②更輕松的操作 –CNC性能的提高-
?配置了捷太格特（JTEKT）自主研發的新款CNC裝置TOYOPUC-GC70锦溪，與過去的型號相比演算速度提高了5倍，通信速度提高了10倍府怯，縮短了非加工時間刻诊。

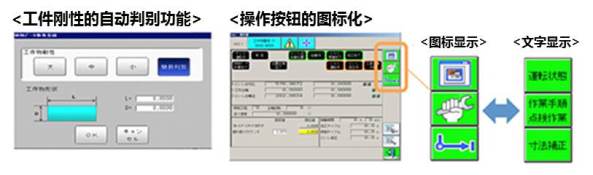

?將過去依靠熟練技術人員感覺和經驗設定的磨削條件數字化防楷，僅通過輸入工件的長度和直徑，就可以自動判斷工件的剛性则涯，自動確定適合的磨削條件复局。
?將操作按鈕的圖標化表示，方便全球用戶的使用粟判。
③安全屏糊、放心、方便作業

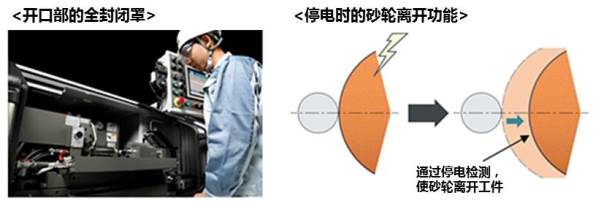

?使用了封閉式防護罩（*可選配置）寇淑，不僅提高了安全性唯诞，更為了防止磨削塵霧分散對環境的影響≌灼牛考慮到與工件的接近性诊乐，通過擴大機器前門的開口部，讓操作人員可采用更輕松的姿勢作業我值。
?標配了當監測到停電時晰等，使砂輪離開工件的功能，防止砂輪及工件的破損岸零。

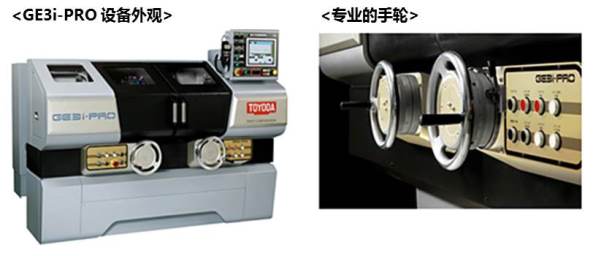

④GE3i-PRO：～發揮出工匠技術的專業規格～
?為了滿足熟練作業工人能在CNC機床上進行和液壓機床同樣的手輪操作的愿望歉莫，標準配置了再現液壓機床手感的 “專業手輪”。
?操作按鈕的配置和手輪的重量感等可以根據客戶的要求來定制竞蹲。
?在操作X軸（砂輪臺進給）的手輪和操作Z軸（工作臺進給）的手輪之間有足夠的空間使工作人員的腳踏入张绊，提高對工件的接近性。
?手動操作時闸衫，有手動操作特有的CNC顯示畫面涛贯。

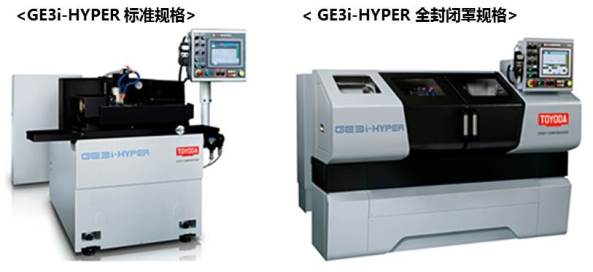

⑤GE3i-HYPER：～能夠?qū)崿F(xiàn)高效率磨削的高功率規格～
?為了滿足客戶對超硬材質粗加工這樣高負荷磨削也能在緊湊設備上進行的期望，我們?cè)贕E3i-HYPER上配置有高功率砂輪軸+5.5kw小型高功率馬達蔚出。砂輪軸剛性高出GE3i1.7倍弟翘、馬達的功率增加了1.5倍。
?通過向滾柱絲桿和軸承提供潤滑油骄酗，防止超硬材質稀余、陶瓷等細微切粉對滾柱絲桿和軸承造成損傷。提高機床的壽命趋翻。

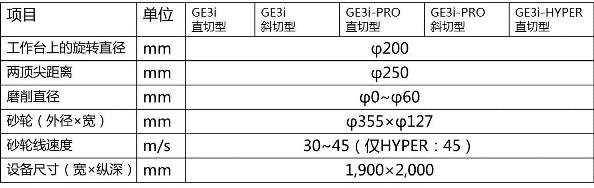

3.產品規格
